Niveau: Facile
Temps d’assemblage: 10 minutes
OU
Le contrôleur de del le plus simple qui soit. Il utilise avec un ESP-01 et il est alimenté via un connecteur DC ou un bornier à vis double. Il a été conçu pour contrôler les bandeaux à del, mais il peut être utilisé avec tous les autres del adressables.
Le voltage d’entrée doit être le même que celui du bandeau led (max 24v et/ou 5a)
Mise à jour des informations en cours pour le nouveau projet.
Matériel inclus avec le kit
- 1 MP1584EN (3v3 ou ajustable)
- 1 x connecteurs d’entrée (selon le modèle a ou b):
- 1 connecteur DC005 2.5mm
- 1 bornier à vis 2 ports 5mm
- 1 x bornier à vis 3 ports 5mm
Matériel à se procurer
- 1 ESP-01 (1 meg ou 4 meg (recommandé pour les mises à jour)
Note: Il peut être nécessaire de connecter physiquement un ESP-01 de 1 meg à chaque mise à jour, tandis que le 4 meg peut être mis à jour par WI-FI.
Outils nécessaires
- Kit de fer à souder
- Programmeur pour ESP-01 avec bouton
- Voltmètre (Si vous utilisez un MP1584EN ajustable)

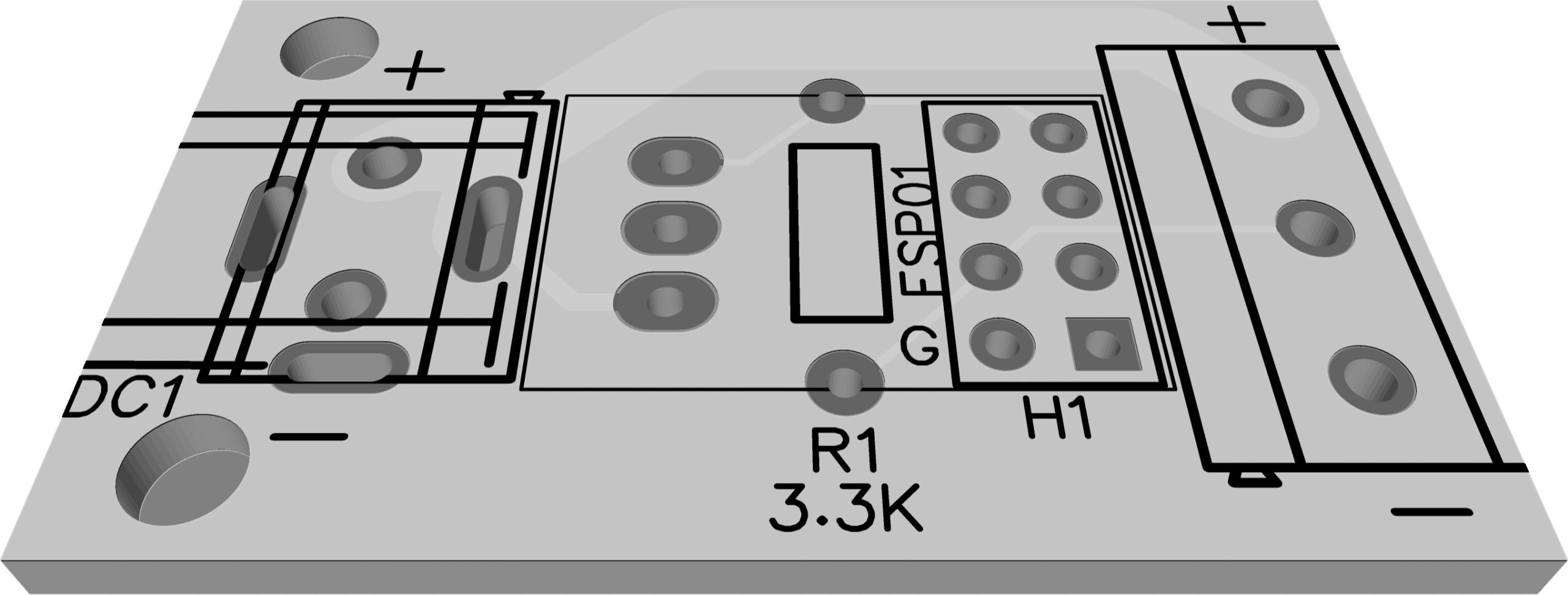

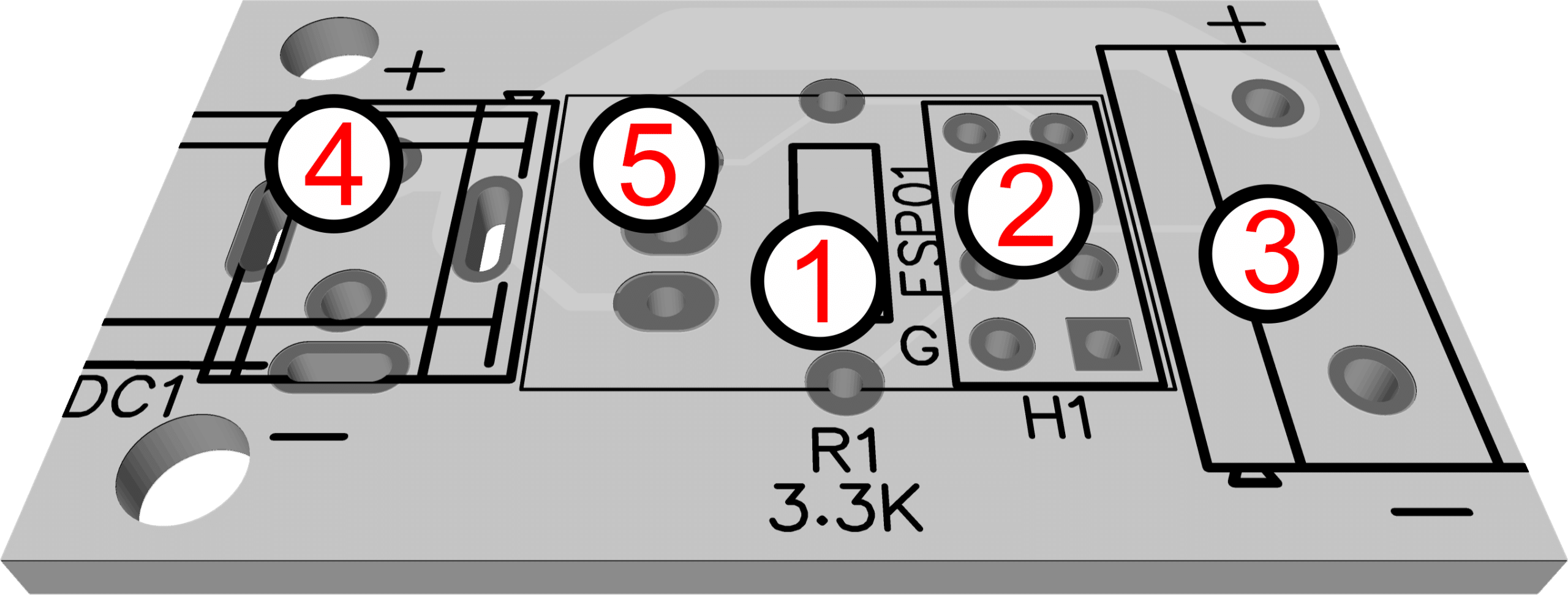

1- Les connecteurs mâles (pins)
D’abord, souder les 8 connecteurs mâles sur le circuit imprimé pour le MP1584EN. Il est possible que de souder qu’une pin à chaque coin afin de facilité la récupération du composant le moment venu.
2- Le bornier double OU le connecteur DC

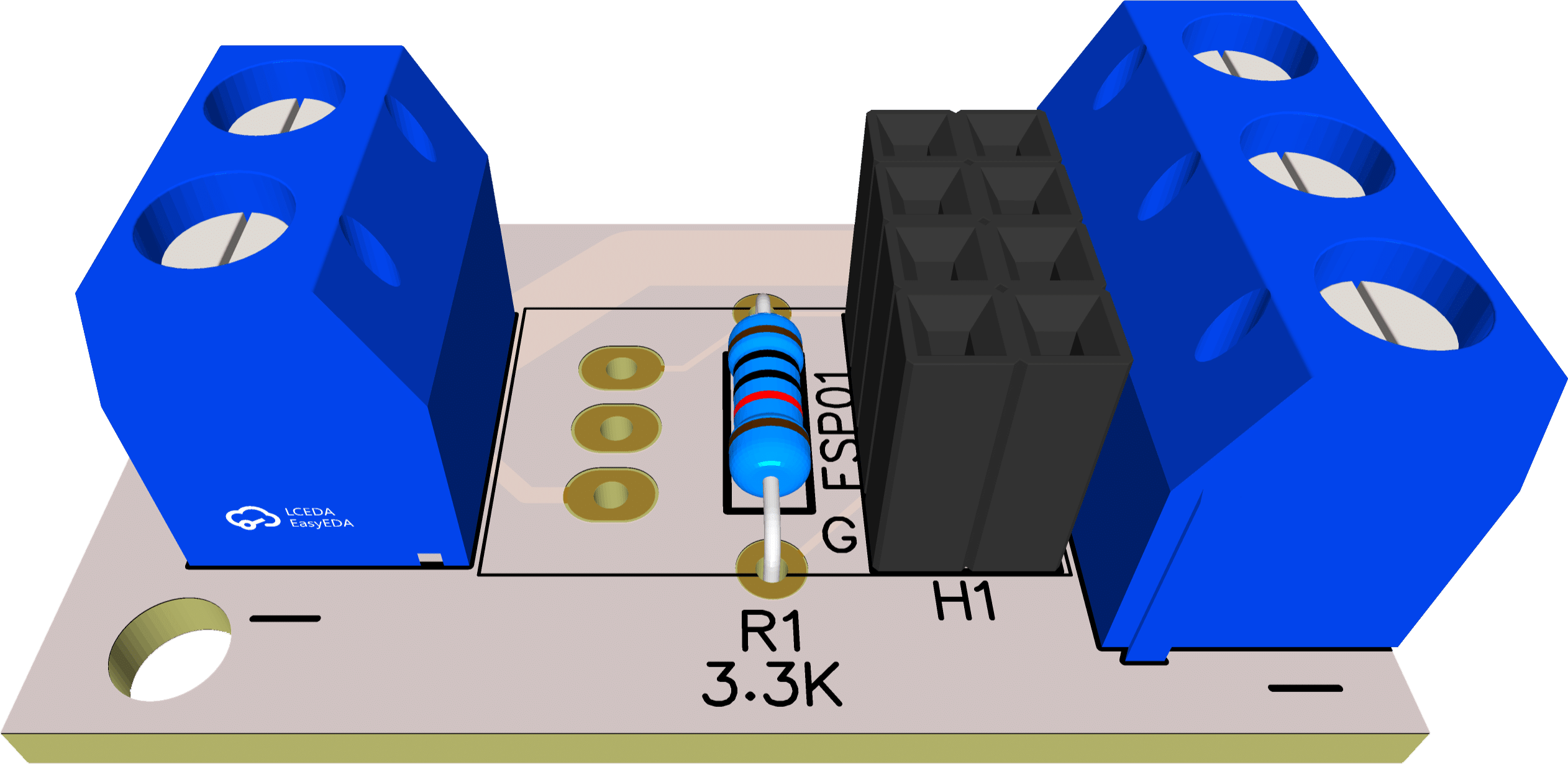

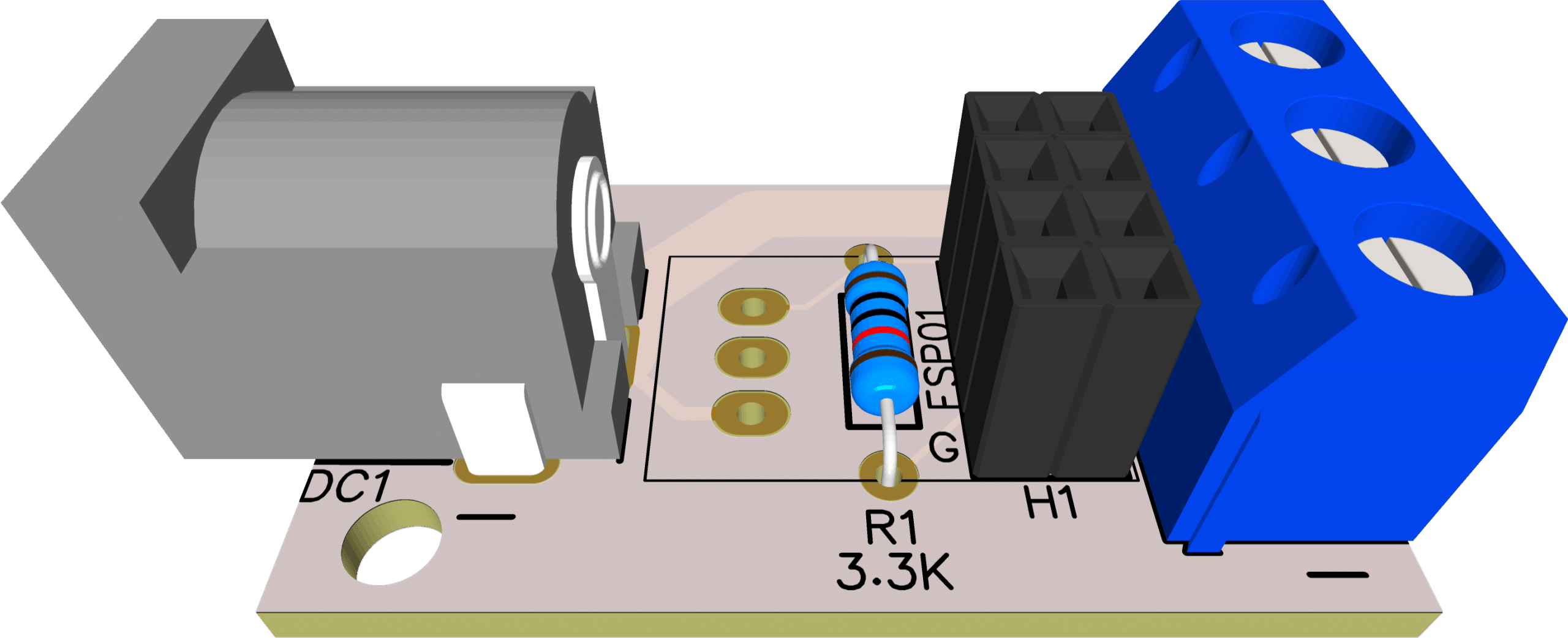

Le modèle A est compatible avec les différents borniers (5mm) et le modèle B à un connecteur DC (2.1mm)
3- Le bornier triple
4- Les connecteurs femelles pour l’ESP-01
Pour pouvoir fixer le ESP-01, on doit souder les connecteurs femelles, c’est-Ã -dire 2 x 1×4 pins.
Voltage à l’entrée et à la sortie: entre 5v et 24v (Identique à celui utilisé pour les del)
Ampérage maximum: 5A
GPIO de l’ESP-01 utilisé pour contrôler les del (D0) : GPIO 3
Pour ce projet, nous vous recommandons d’utiliser ESPHOME, mais vous pouvez créer votre propre projet sous WLED ou ESPEasy pour vos besoins particuliers.
Vous pouvez vous référer à la page des modules ESP pour connaître les étapes de programmation.
Détail à venir.
Nous avons créé 2 modèles à imprimer en 3D
